Schutzleiterwiderstand
Robuste Bausteine mit hoher Verfügbarkeit
Schutzleiterwiderstand
Robuste Bausteine mit hoher Verfügbarkeit
Die Schutzleiterwiderstandsmessung an Geräten der Schutzklasse I ist eine der wichtigsten Prüfungen beispielsweise an Haushalts-, Medizin- und Konsumgeräten als auch im allgemeinen Maschinen- und Anlagenbau. Der Nachweis der Wirksamkeit der Schutzleiterverbindung zwischen dem Netzanschluss auf der einen Seite und jedem berührbaren leitfähigen (meist metallischen) Gehäuseteil auf der anderen Seite stellt die „Lebensversicherung“ für den Benutzer des elektrischen Betriebsmittel dar. Nur wenn diese Verbindung zu 100% dauerhaft angeschlossen ist, trennt beispielsweise bei einem Gehäuseschluss das vorgeschaltete Sicherungselement das jeweilige Gerät sicher vom Netz. Durch die zwangsweise Erdung der Gehäuseteile kann zudem kein gefährliches Spannungspotential zwischen dem Gehäuse und der Standfläche des Bedieners entstehen.
Zweck der Messung des Schutzleiterwiderstands
Das Prinzip der Schutzleiterwiderstandsmessung an Produkten der Schutzklasse 1 ist intelligent einfach. Aus einer PELV Stromquelle (meist 6 oder 12 VAC Leerlaufspannung) wird ein Strom vom Schutzleiteranschluss zu allen berührbaren Metallteilen geführt. Aus dem Spannungs(ab)fall und dem fließenden Strom wird der Widerstand ermittelt. Typische Grenzwerte liegen zwischen 100 und 200 mΩ. Jedoch sind je nach zu prüfendem Produkt auch andere Grenzwerte eingeführt. Bedingt durch die geringe Prüfspannung sind bei der Schutzleiterprüfung keine zusätzlichen Sicherheitsmaßnahmen notwendig.
Das gilt es zu beachten!
Das gilt es zu beachten!
bott bietet verschiedene Geräte zwecks Testung des Schutzleiterwiderstands an. Diese unterscheiden sich vor allem durch die unterschiedlichen Messbereiche. Folgende Abstufungen sind bei den verschiedenen Kategorien vorhanden:
- Prüfspannung: 6 VAC / 10 VAC / 12 VAC
- Messbereich: 200 / 300 / 350 Ohm
- Prüfstrom: 25 A / 10 bis 25 A

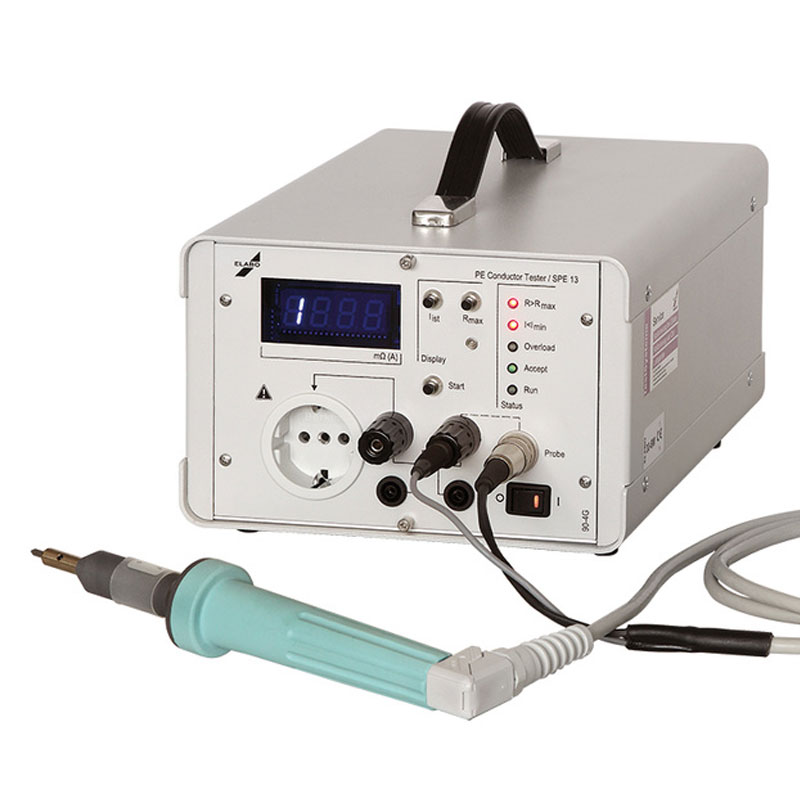

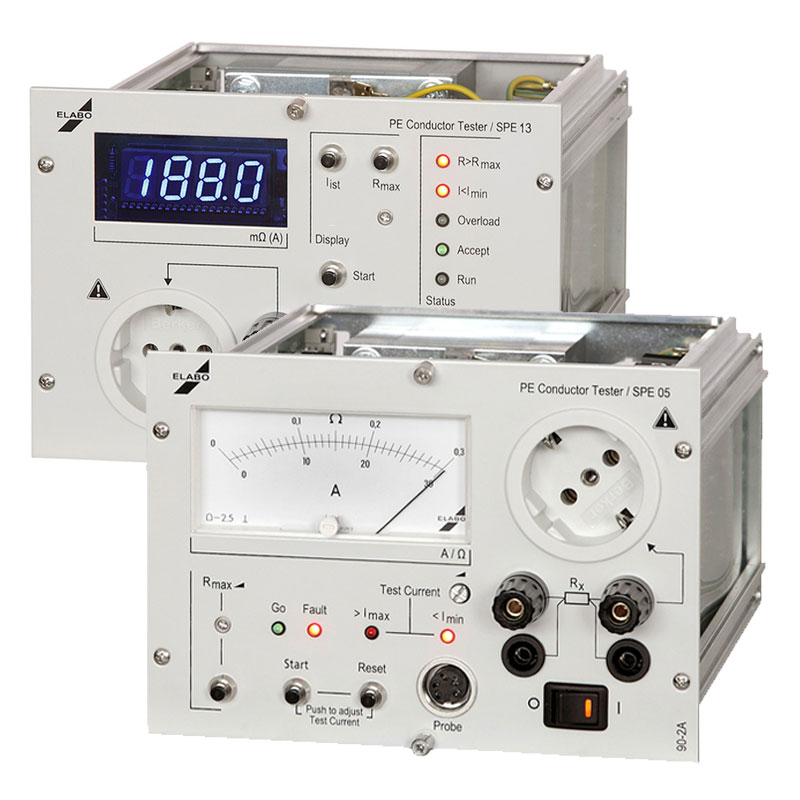

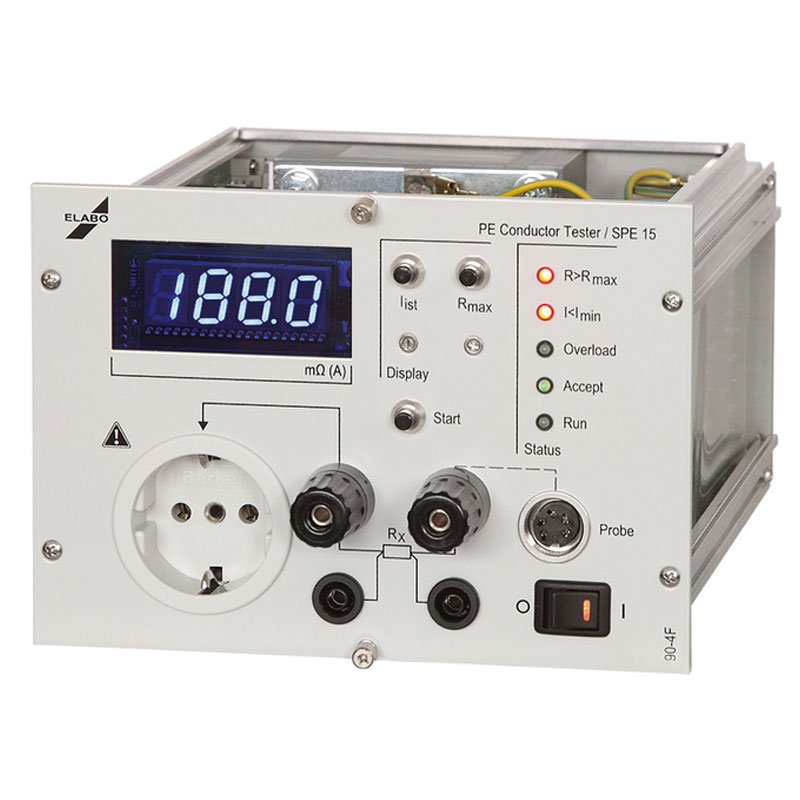

Je nach Normanforderungen der zu testenden Geräte werden diverse Messgeräte angeboten. bott bietet alle Messgeräte für den Schutzleiterwiderstand in Verbindung als Komplettvariante mit einem Gehäuse für den mobilen Einsatz oder als Einschubvariante für einen Prüfgeräteschrank an. Auf diese Weise kann die Prüfstation nach Belieben aufgebaut oder erweitert werden.
