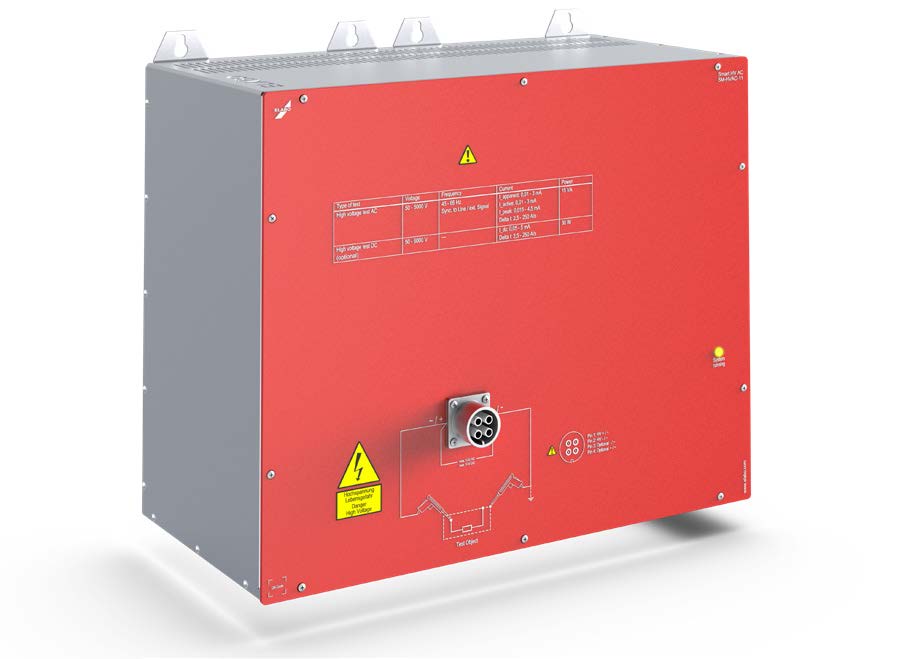

Hochspannungs- Prüfmodul AC
Artikelnummer: SM-HVAC
2.500 / 5000 V/ 3 mA / 100 mA
Das autarke Messmodul von bott wurde für den universellen Einsatz in automatisierten Systemen entwickelt und überzeugt durch einfache Montage, geringe Restwelligkeit und maximale Prozesssicherheit.
2.500 / 5000 V/ 3 mA / 100 mA
Das autarke Messmodul von bott wurde für den universellen Einsatz in automatisierten Systemen entwickelt und überzeugt durch einfache Montage, geringe Restwelligkeit und maximale Prozesssicherheit.
Technische Daten
| Merkmal | SM-HVAC-0 | SM-HVAC-1 | SM-HVAC-10 | SM-HVAC-11 |
| Einstellbereich (AC/DC) | 25V … 2,500kV / 25V … 3,000kV (Option) | 25V … 2,500kV / 25V … 3,000kV (Option) | 50V … 5,000kV / 50V … 6,000kV (Option) | 50V … 5,000kV / 50V … 6,000kV (Option) |
| Messgenauigkeit AC | 10,000μA … 500mA | 40,000μA … 2,000mA | 10,000μA … 500mA | 20,000μA … 1,000mA |
| Messgenauigkeit DC | 5,000μA … 500mA | 20,000μA … 2,000mA | 5,000μA … 500mA | 10,000μA … 1,000mA |
| Ausgangsleistung AC | Max 500 VA | Max. 7,5 VA | Max. 500 VA | Max. 15 VA |
| Ausgangsleistung DC | Max. 500 W | Max. 15 W | Max. 500 W | Max. 30 W |
Zubehör
- SM-HVAC-X-ZRM AC Hochspannungs-Prüfmodul
- 2 m Netzanschlussleitung, mit Anschlussstecker und offenen Enden
- 2-poliger Steckverbinder (WAGO 231-302/...) zur Einspeisung von 24 V / DC extern
- 25-poliger SDSUB-Steckverbinder mit Gehäuse (male)
- 3 m Netzwerkleitung CAT6 (Patch-Kabel)
- Bedienungsanleitung
