HV Prüfgeräte HighPerformance
F1-1C / F1-1P
HV Prüfgeräte HighPerformance
F1-1C / F1-1P
300 .. 5.000 V AC, 400 .. 10.000 V AC
Das mehrfarbige Touch-Panel ermöglicht eine ergonomische Bedienung der Prüfgeräte, die standardmäßig mit serieller RS232C-Schnittstelle ausgerüstet sind (wahlweise mit Ethernet bzw. USB). Alle Geräte sind auch ohne Bedienmodul erhältlich, z.B. für den Einsatz in automatischen Systemen.
Modulares Hochspannungsprüfgerät
Abhängig von der Variante und dem Erweiterungsstand ermöglichen die Geräte flexible Einsatzmöglichkeiten im manuellen bzw. automatisierten Einsatz zur Hochspannungs- bzw. Isolationswiderstandsprüfung an Systemen, Bauteilen oder Komponenten.
Mit Touch-Panel: F1-1C

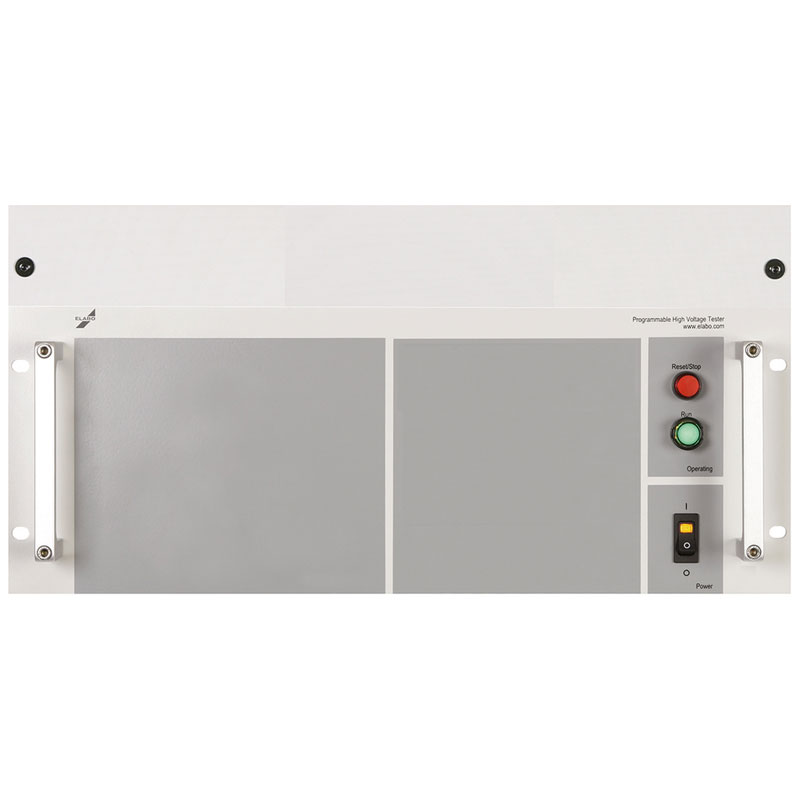

Ohne Touch-Panel: F1-1P
- 19“-Einschubtechnik
- Hochwertiges Metallgehäuse
- Zugangssperre über parametrierbare Passwortebenen
- Servicefreundlichkeit – durch wenige Handgriffe austauschbar

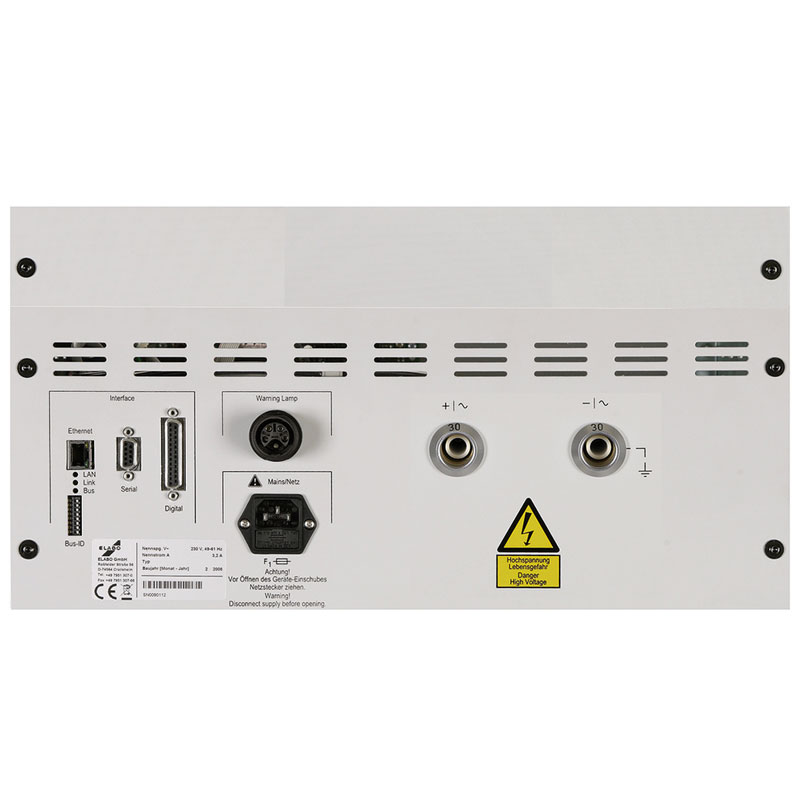

- Interfaces Ethernet oder alternativ über RS232-C oder USB
Prüfspannung
300 .. 5.000 V AC, 400 .. 10.000 V AC, 400 .. 6.000 V DC (Option), 500 .. 12.000 V DC (Option)
Spannungsrampe
für Start und Ende der Prüfung frei programmierbar
Bauleistung
500 VA
Auslösestrom
0 .. 1 / 10 / 50 mA
Schnittstelle
RS232-C • Digital-Interface
Netzspannung
230 V / +/- 10 %; 49 .. 51 Hz
Baugröße
19“ / 6 HE; Tiefe 360 mm
- Gehäuse 19“/6HE 93-1C
- Prüfmobil Primus Basic
- 94-2A ZF1-1C
- Warnlampe F9-1A
- Zweihandbedienung F9-1L-01
Gleichspannung
Prüfspannung: 500 .. 6.000 / 12.000 VDC
Auslösestrom: 0 .. 1 / 10 / 50 mA
Isolationswiderstand
0,1 .. 1 / 10 / 100 MΩ + Autorange
Digitale Zusatzausgänge
6 Digitalausgänge zur Ansteuerung einer externen Umschaltmatrix
Ethernet
Alternative Schnittstelle zur RS232-C
USB
Alternative Schnittstelle zur RS232-C
Softwarepaket
Softwarepaket Elution® Device
