HV Prüfgeräte HighPerformance
F1-1B / F1-1N
HV Prüfgeräte HighPerformance
F1-1B / F1-1N

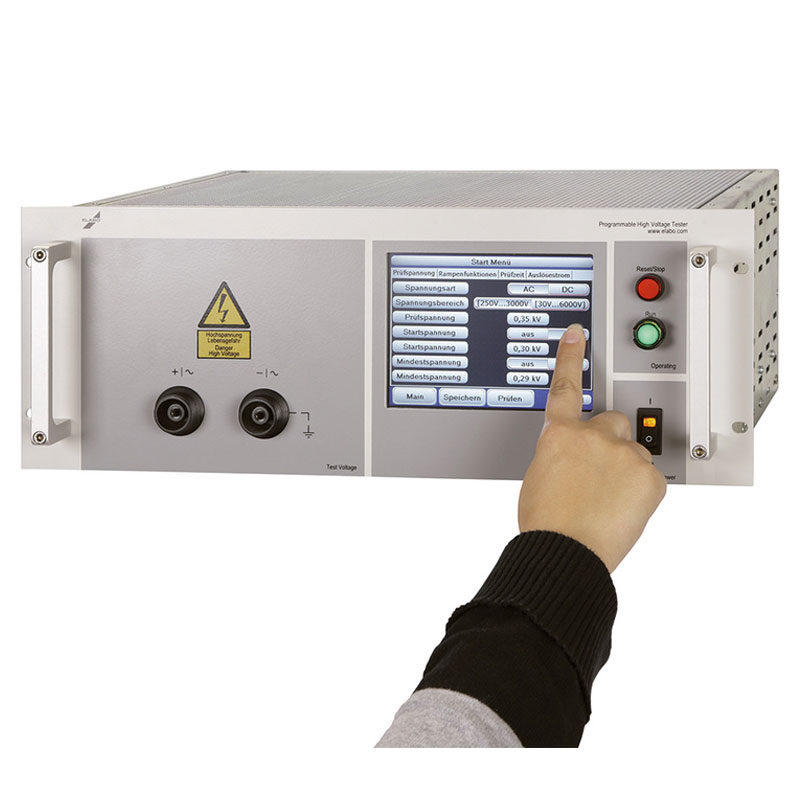

Das mehrfarbige Touch-Panel ermöglicht eine ergonomische Bedienung der Prüfgeräte, die standardmäßig mit serieller RS232C-Schnittstelle ausgerüstet sind (wahlweise mit Ethernet bzw. USB). Alle Geräte sind auch ohne Bedienmodul erhältlich, z.B. für den Einsatz in automatischen Systemen.
Modulares Hochspannungsprüfgerät
Je nach Anwendungsfall stehen Gerätevarianten mit verschiedenen Ausgangsspannungen zur Verfügung. Die optionalen Erweiterungsmodule ermöglichen die individuelle Konfiguration Ihres Systems.

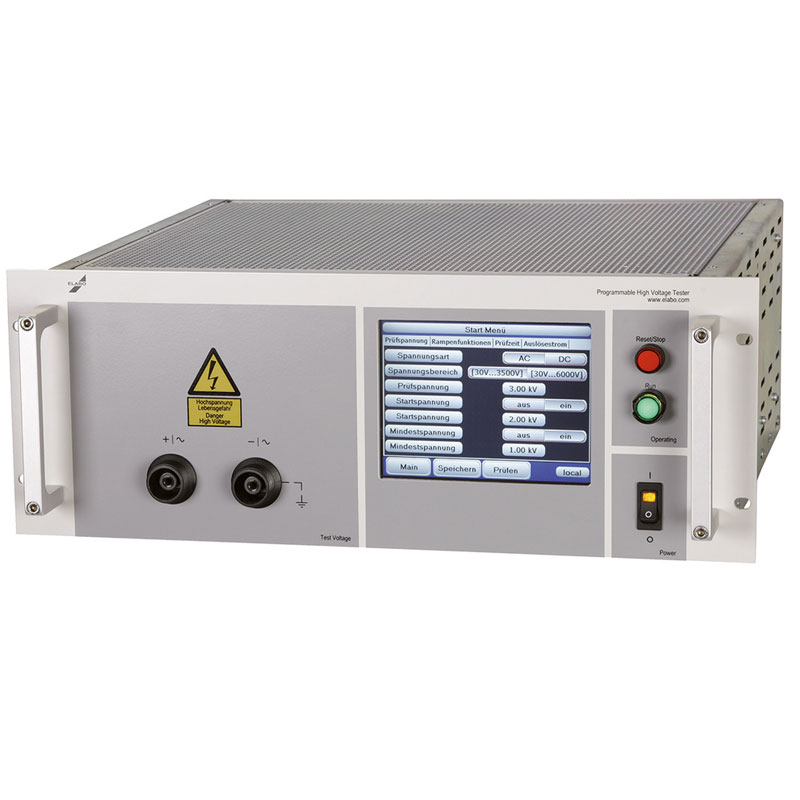

Mit Touch-Panel: F1-1B

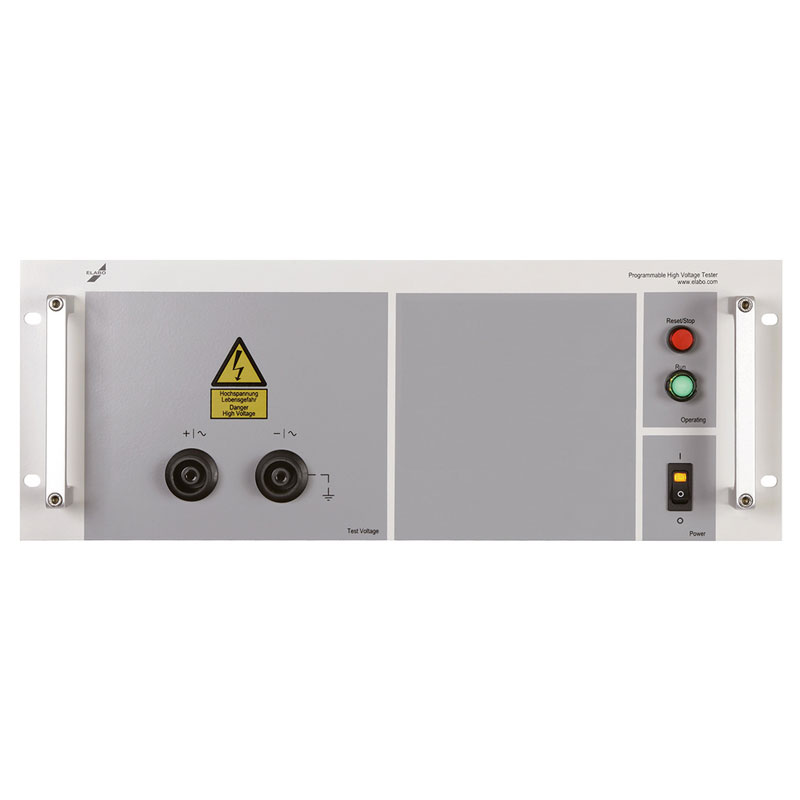

Ohne Touch-Panel: F1-1N
- 19“-Einschubtechnik
- Hochwertiges Metallgehäuse
- Zugangssperre über parametrierbare Passwortebenen
- Servicefreundlichkeit – durch wenige Handgriffe austauschbar

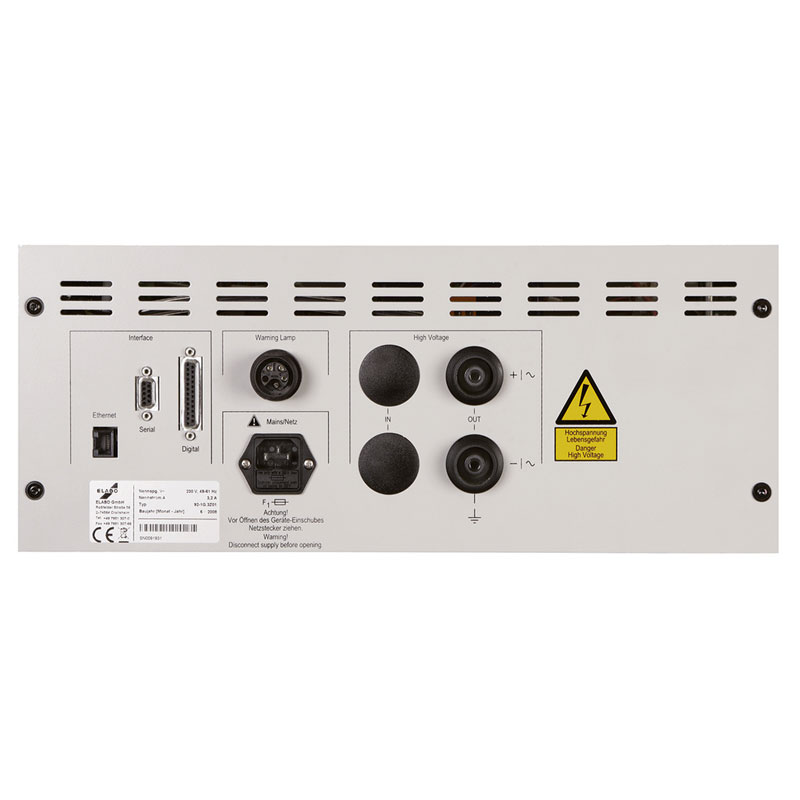

- Interfaces RS232-C oder alternativ über Ethernet oder USB
Prüfspannung
200 .. 3.500 V AC, 300 .. 7.000 V AC, 300 .. 4.500 V DC (Option), 400 .. 9.000 V DC (Option)
Spannungsrampe
für Start und Ende der Prüfung frei programmierbar
Bauleistung
500 VA
Auslösestrom
0 .. 1 / 10 / 70 mA
Schnittstelle
RS232-C
Netzspannung
230 V / +/- 10 %; 49 .. 51 Hz *
Baugröße
19“ / 4 HE
- 93-1B Gehäuse 19“/4HE
- Prüfmobil Primus Basic
- Prüfpistole 94-2A
- Warnlampe F9-1A
- Zweihandbedienung F9-1L-01
- Fußtaster F9-1D
- Prüfkäfig 94-3A/B
- Dummymodul 94-2M Z01
Gleichspannung
Prüfspannung: 300 .. 4.500 / 9.000 VDC
Auslösestrom: 0 .. 1 / 10 / 70 mA
Isolationswiderstand
0,1 .. 1 / 10 / 100 MΩ + Autorange
Sicherheitsstrombegrenzung
< 3 mA bei AC; < 5 mA bei DC
Spannungsrücklesung
Modul ermöglicht durch Rücklesung der Prüfspannung eine Vierleitermessung
Brennen
Überstromauslösung kann zur Fehlersuche deaktiviert werden
Digitale Zusatzausgänge
6 Digitalausgänge zur Ansteuerung einer externen Umschaltmatrix
Ethernet
Alternative Schnittstelle zur RS232-C
USB
Alternative Schnittstelle zur RS232-C
Softwarepaket
Softwarepaket Elution® Device
