HV Prüfgeräte BestPerformance
G1-1H / G1-1U
HV Prüfgeräte BestPerformance
G1-1H / G1-1U
Das Touch-Panel in schwarz-weißer Optik erleichtert die Bedienung der Prüfgeräte, die standardmäßig mit Ethernet-Schnittstelle ausgerüstet sind (wahlweise mit RS232C bzw. USB). Alle Geräte sind auch ohne Bedienmodul erhältlich, z. B. für den Einsatz in automatischen Systemen.
Hochspannungsprüfgerät Wechselspannung (AC)
Das Prüfgerät ist alternativ auch ohne Bedienmodul erhältlich. Dies erlaubt flexible Einsatzmöglichkeiten in manuellen bzw. automatisierten Systemen zur Hochspannungsprüfung an Systemen, Bauteilen oder Komponenten.

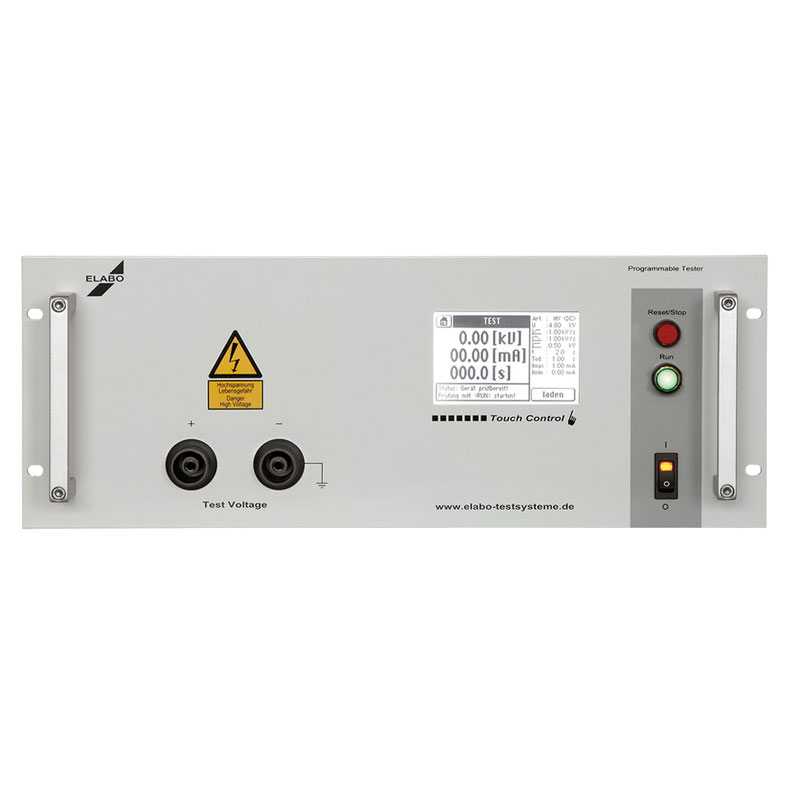

Mit Touch-Panel: G1-1H

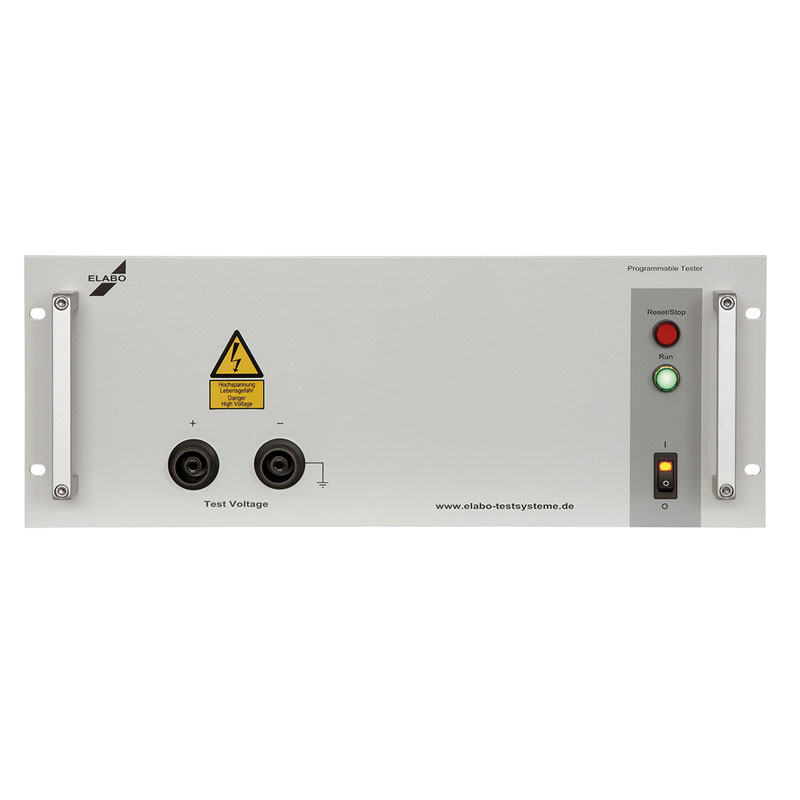

Ohne Touch-Panel: G1-1U
- 19“-Einschubtechnik
- Hochwertiges Metallgehäuse
- Zugangssperre über parametrierbare Passwortebenen
- Servicefreundlichkeit – durch wenige Handgriffe austauschbar
- Interfaces Ethernet oder alternativ über RS232-C oder USB
Prüfspannung
0,1 .. 1,50 kV • 0,2 .. 3,00 kV AC
Spannungsrampe
für Start und Ende der Prüfung frei programmierbar
Bauleistung
500 VA
Auslösestrom
0 .. 20,00 mA • 200,0 mA
Schnittstelle
Ethernet • Digital-Interface
Netzspannung
230 V / +/- 10 %; 49 .. 61 Hz
Baugröße
19“ / 4 HE; Tiefe 360 mm
Digitale Zusatzausgänge
Sechs Digitalausgänge zur Ansteuerung einer externen Umschaltmatrix
RS232-C
Alternative Schnittstelle zur Ethernet-Schnittstelle
USB
Alternative Schnittstelle zur Ethernet-Schnittstelle
Softwarepaket
Elution® Device
- Gehäuse 19“/4HE 93-1B
- Prüfmobil Primus Basic
- Prüfpistole 94-2A
- Warnlampe F9-1A
- Zweihandbedienung F9-1L-01
- Fußtaster F9-1D
- Prüfkäfig 94-3A/B
- Dummymodul 94-2M Z01
