Hochspannungs-Messgerät
U/I-Multimeter, AC/DC mit Ethernet-Schnittstelle (TCP/IP)
Hochspannungs-Messgerät
U/I-Multimeter, AC/DC mit Ethernet-Schnittstelle (TCP/IP)
AC: 2 V … 7 kV / 15 µA … 500 mA
DC: ± 1V ... ±10 kV / ±15 µA ... ±500 mA

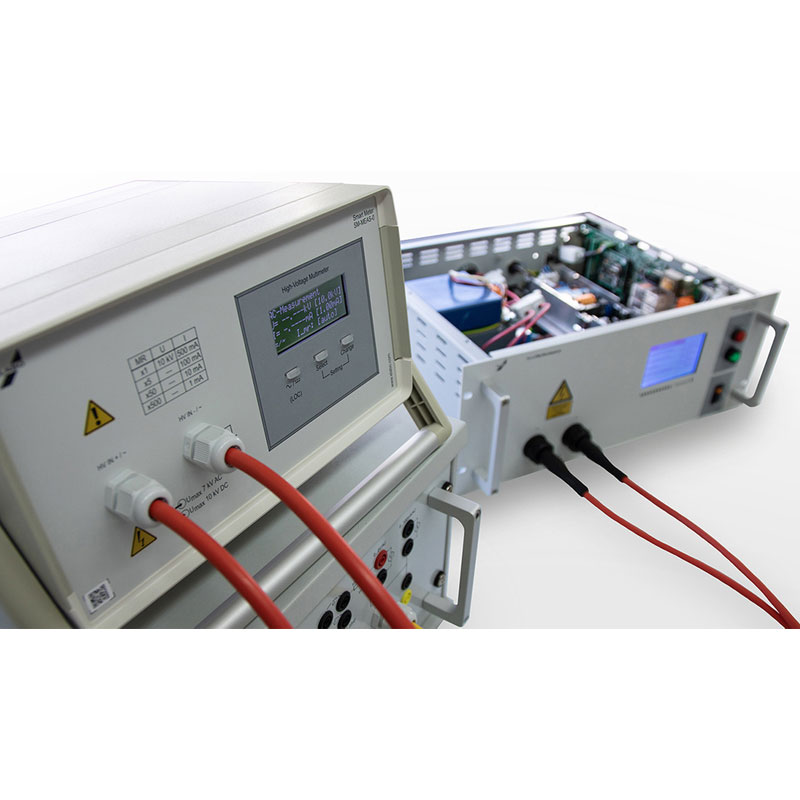

Die Hochspannungs-Messgeräte wurden entwickelt, um insbesondere im Kalibrier- und Entwicklungslabor präzise und schnelle Hochspannungs- und Strommessungen durchführen zu können. Sämtliche Parameter sind über eine Ethernet-Schnittstelle programmierbar. Entsprechende Treiberbausteine erleichtern die Integration in bestehende Systeme.
- Autarkes Messgerät für den universellen Einsatz im Laborbereich und in automatisierten Systemen
- Ethernet-Schnittstelle (TCP/IP)
- Frontseitig: 2 x 1,8 m Hochspannungsleitung mit TOPAS Steckanschluss

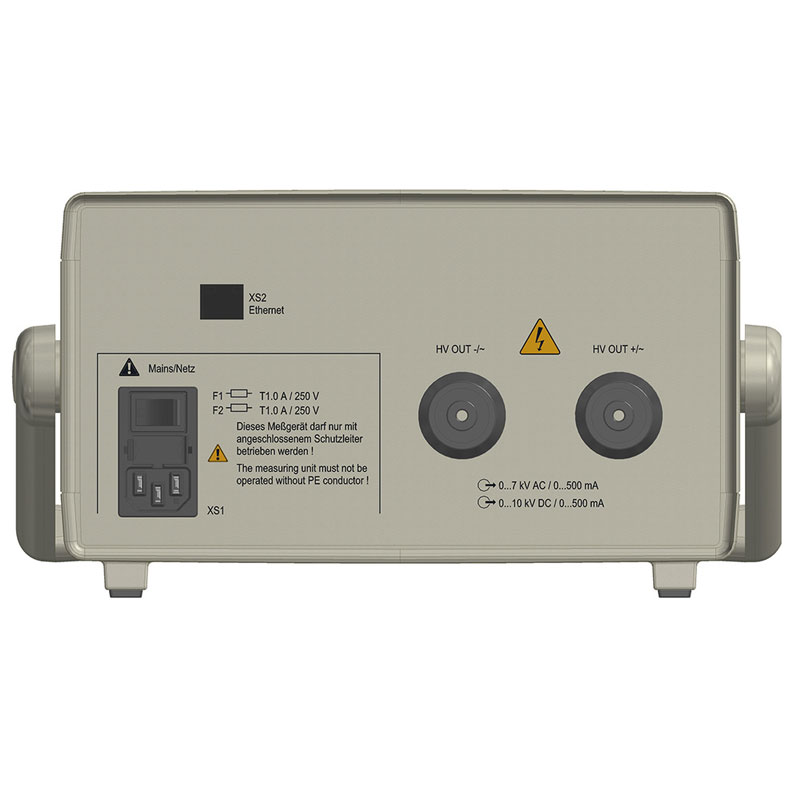

- Rückseitig: Prüflingsanschluss über 2 x integrierte TOPAS Anschlussbuchsen
- 2,5 m Netzanschlussleitung – Schuko-Stecker – Kaltgeräte-Buchse
- 3 m Netzwerkleitung CAT6 (Patch-Kabel)
- Integrierter Bügel ermöglicht ein einfaches Vertragen und ein bessere Sicht auf das Display durch individuelle Aufstellpositionen
- Robustes Gehäuse (B = 260 mm, T = 260 mm, H = 160 mm)
Strommessung
±15 µA (DC) ... ±500 mA (DC)
15 µA (AC) ... 500 mA (AC) / trms
Messbereiche
1 mA
10 mA
100 mA
500 mA
Spannungsmessung
±1 V (DC) ... ±10 kV (DC)
2 V (AC) ... 7 kV (AC) / trms
Messbereich
10 kV
Messverfahren
24 bit ∑ - ∆ - Wandler

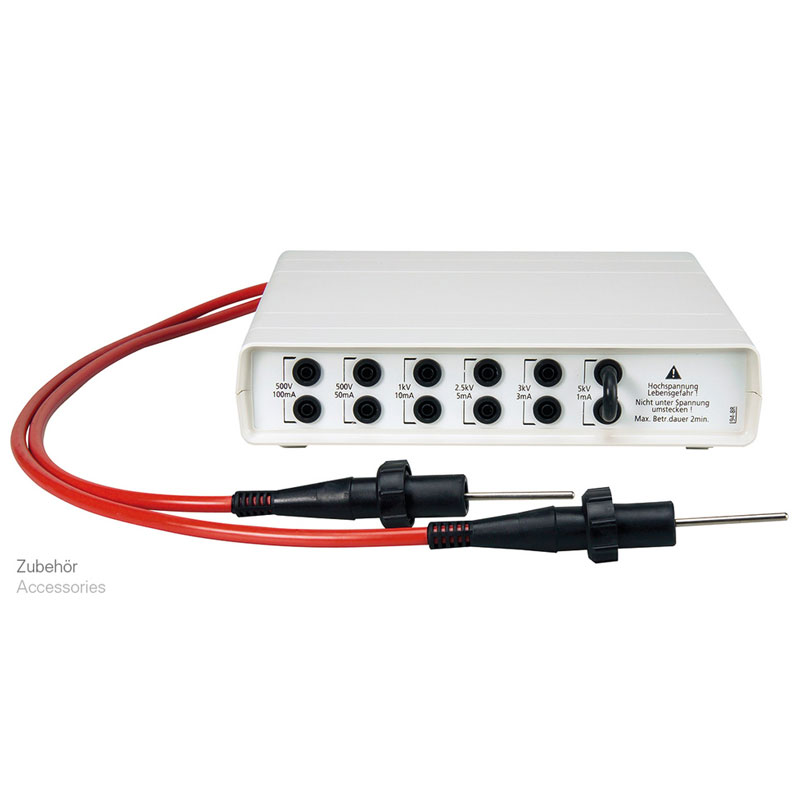

- Belastungswiderstandsnetzwerk (5 / 10 / 100 / 500 kOhm, 1 / 5 MOhm) (Art. Nr. 94-8R)
- Elution® Software
- Werkskalibrierung (Art. Nr. SM-MEAS-0-E099) oder DAkkS Kalibrierung (Art. Nr. 94-8F)
